ТЕРМОКОЖУХИ РЕЛИОН ТКВ-400-П-М И РЕЛИОН ТКВ-400-М

Релион ТКВ-400-М. Взрывозащищенные термокожухи, поставляются в следующих исполнениях:

— Релион ТКВ-400-М исп. 00 – питание по PoE, температурный диапазон от -45 до +55°С, без холодного старта, внутренняя полезная длина – 260 мм;
— Релион ТКВ-400-М исп. 01 – без блока питания, подогрева, холодного старта и защиты от КЗ, внутренняя полезная длина – 260 мм;
— Релион ТКВ-400-М исп. 08 – питание 24÷36 В, подогрев, температурный диапазон от — 65 до +55 °С, холодный старт, внутренняя полезная длина – 260 мм;
— Релион ТКВ-400-М исп. 09 – питание 220 В, подогрев, температурный диапазон от — 65 до +55 °С, холодный старт, внутренняя полезная длина – 260 мм;
— Релион ТКВ-400-М исп. 11 – питание по РоЕ, грозозащита, подогрев, температурный диапазон от — 65 до +55 °С, холодный старт, внутренняя полезная длина – 260 мм;
— Релион ТКВ-400-М исп. 16 – питание 12 В, подогрев, температурный диапазон от — 65 до +55 °С, холодный старт, внутренняя полезная длина – 260 мм.

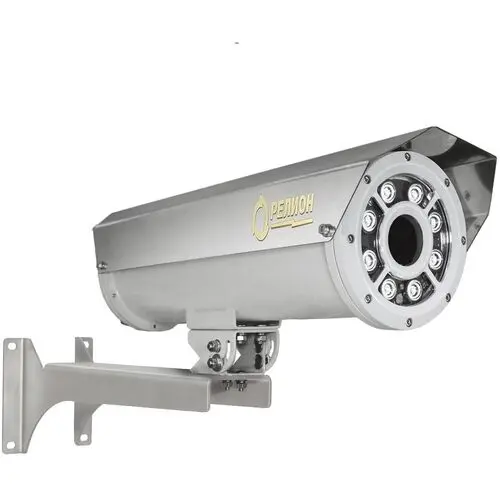

Релион-ТКВ-400-М-ИКВ. Взрывозащищенные термокожухи со встроенным ИК-прожектором, поставляются в следующих исполнениях::

— Релион ТКВ-400-М-ИКВ исп. 08 – питание 24÷36 В, подогрев, температурный диапазон от — 65 до +55 °С, холодный старт, внутренняя полезная длина – 245 мм;
— Релион ТКВ-400-М-ИКВ исп. 09 – питание 220 В, подогрев, температурный диапазон от — 65 до +55 °С, холодный старт, внутренняя полезная длина – 245 мм;
— Релион ТКВ-400-М-ИКВ исп. 11 – питание по РоЕ, грозозащита, подогрев, температурный диапазон от — 65 до +55 °С, холодный старт, внутренняя полезная длина – 245 мм;
— Релион ТКВ-400-М-ИКВ исп. 16 – питание 12 В, подогрев, температурный диапазон от — 65 до +55 °С, холодный старт, внутренняя полезная длина – 245 ммт;
— Релион ТКВ-400-М-ИКВ исп. 12 – питание 24÷36 В, подогрев, температурный диапазон от — 80 до +55 °С, холодный старт, внутренняя полезная длина – 245 мм;
— Релион ТКВ-400-М-ИКВ исп. 14 – питание 220 В, подогрев, температурный диапазон от — 80 до +55 °С, холодный старт, внутренняя полезная длина – 245 мм;
— Релион ТКВ-400-М-ИКВ исп. 15 – питание 12 В, подогрев, температурный диапазон от — 80 до +55 °С, холодный старт, внутренняя полезная длина – 245 мм.

Релион ТКВ-400-П-М. Общепромышленные термокожухи, поставляются в следующих исполнениях:

— Релион ТКВ-400-П-М исп. 00 – питание по PoE, температурный диапазон от -45 до +55°С, без холодного старта, внутренняя полезная длина – 260 мм;
— Релион ТКВ-400-П-М исп. 01 – без блока питания, подогрева, холодного старта и защиты от КЗ, внутренняя полезная длина – 260 мм;
— Релион ТКВ-400-П-М исп. 08 – питание 24÷36 В, подогрев, температурный диапазон от — 65 до +55 °С, холодный старт, внутренняя полезная длина – 260 мм;
— Релион ТКВ-400-П-М исп. 09 – питание 220 В, подогрев, температурный диапазон от — 65 до +55 °С, холодный старт, внутренняя полезная длина – 260 мм;
— Релион ТКВ-400-П-М исп. 11 – питание по РоЕ, грозозащита, подогрев, температурный диапазон от — 65 до +55 °С, холодный старт, внутренняя полезная длина – 260 мм;
— Релион ТКВ-400-П-М исп. 16 – питание 12 В, подогрев, температурный диапазон от — 65 до +55 °С, холодный старт, внутренняя полезная длина – 260 мм.

Релион-ТКВ-400-П-М-ИКВ. Общепромышленные термокожухи со встроенным ИК-прожектором, поставляются в следующих исполнениях:

— Релион ТКВ-400-П-М-ИКВ исп. 08 – питание 24÷36 В, подогрев, температурный диапазон от — 65 до +55 °С, холодный старт, внутренняя полезная длина – 245 мм;
— Релион ТКВ-400-П-М-ИКВ исп. 09 – питание 220 В, подогрев, температурный диапазон от — 65 до +55 °С, холодный старт, внутренняя полезная длина – 245 мм;
— Релион ТКВ-400-П-М-ИКВ исп. 11 – питание по РоЕ, грозозащита, подогрев, температурный диапазон от — 65 до +55 °С, холодный старт, внутренняя полезная длина – 245 мм;
— Релион ТКВ-400-П-М-ИКВ исп. 16 – питание 12 В, подогрев, температурный диапазон от — 65 до +55 °С, холодный старт, внутренняя полезная длина – 245 мм.

Взрывозащищенный термокожух для защиты видеооборудования в системах охранного и технологического видеонаблюдения во взрывоопасных зонах, а так же в условиях воздействия агрессивных сред.

Общепромышленный термокожух для защиты видеооборудования в системах охранного и технологического видеонаблюдения в условиях воздействия агрессивных сред.

Маркировка взрывозащиты РВ ЕхdI / 1ExdIICТ6 и РВ ExdI/1ExdIICТ5/Т6 (для версии ИКВ) позволяет применять термокожух с установленным внутри оборудованием во взрывоопасных зонах классов «1» и «2», а также в подземных выработках шахт, рудников и их наземных строениях.

Корпус термокожуха выполнен из низкоуглеродистой оцинкованной стали с полимерным порошковым покрытием

Полная пыле- и водонепроницаемость IP66/IP68 позволяет применять термокожух в помещениях с влажностью до 100%, сильной запыленностью, а также на открытых площадках в сложных погодных условиях.

Температурный режим эксплуатации у термокожухов с обогревом -65 ÷ +55 ºC.

Система обогрева имеет следующие особенности:

автоматический режим поддержания температуры от 5ºС (±2ºС) внутреннего пространства термокожуха.
автоматический подогрев внутреннего пространства до +1°С перед холодным запуском, что обеспечивает безопасный режим работы видеооборудования.
аварийное отключение питания видеокамеры при достижении температуры внутри термокожуха +55°С.
Питание термокожуха возможно от разного типа источников, в зависимости от исполнения:

исп. 00 – питание РоЕ по стандарту IEEE 802.3at;
исп. 01 – без блока питания;
исп. 08 – питание 24÷36 В AC/DC;
исп. 09 – питание 220 В AC;
исп. 11 – питание РоЕ по стандарту IEEE 802.3at;
исп. 16 – питание 12 В DC.
Стабилизированное напряжение питания для видеокамеры 12 В DC (кроме исп.01).

Дальность действия ИК-прожектора в зависимости от угла для исполнения ИКВ

Термокожух «Релион»

ТКВ-400-П-М,

ТКВ-400-П-М-ИКВ

ТКВ-400-М,

ТКВ-400-М-ИКВ

Степень защиты оболочкой по ГОСТ 14254

ПОЛЕЗНЫЙ ВНУТРЕННИЙ ОБЪЁМ

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня выпуска изготовителем
