ВЗРЫВОЗАЩИЩЕННАЯ КОРОБКА EXD ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Взрывозащищенная коробка EXD из нержавеющей стали:

Спектрон-КВ-Exd-Н 290х260х170
Спектрон-КВ-Exd-Н 345х310х170
Спектрон-КВ-Exd-Н 345х310х275
Спектрон-КВ-Exd-Н 435х350х180
Спектрон-КВ-Exd-Н 435х350х315
Спектрон-КВ-Exd-Н 635х465х255
Спектрон-КВ-Exd-Н 635х465х355
Спектрон-КВ-Exd-Н 780х690х310
Спектрон-КВ-Exd-Н 780х690х435

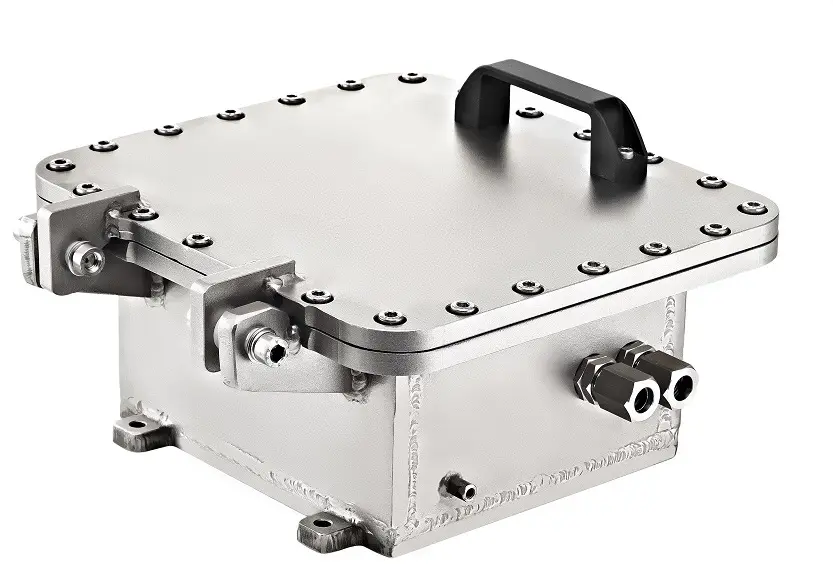

Взрывозащищенная коробка Спектрон-КВ-Exd-Н относится к стационарным устройствам и предназначена для размещения коммутационного, передающего, принимающего, контрольного, управляющего и другого электротехнического оборудования и приборов во взрывоопасных зонах.

Маркировка взрывозащиты 1Ex d IIC Т3/Т4/Т5/Т6 Gb (кроме ацетилена) / Ex tb IIIC T85°C…T200°C Db / РВ Ex d I Mb позволяет применять коробку во взрывоопасных зонах «1» и «2» классов в закрытых помещениях и на открытых установках, а также в подземных выработках рудников, шахт и их наземных строениях, опасных по газу (метан) и угольной пыли.

Материал корпуса – нержавеющая сталь. Коробка рекомендуется для применения в условиях воздействия щелочных, кислотных и других агрессивных химических сред, в условиях воздействия морской воды и соляного тумана.

Полная пыле- и влагонепроницаемость IP66/IP68 позволяет применять коробку в помещениях с влажностью до 100%, сильной запыленностью, а также на открытых площадках в сложных погодных условиях.

Температурный режим эксплуатации зависит от условий эксплуатации во взрывоопасной среде (категория или группа взрывоопасной смеси) и ограничивается температурой от –70 до +200 ºС.

Максимальное коммутируемое напряжение составляет 250 В DC или 800 В АС.

Максимальный коммутируемый ток не более 520 А при постоянном напряжении или 57 А при переменном напряжении.

Степень защиты оболочкой по ГОСТ 14254
К комплектации доступно следующее оборудование:

Спектрон-РМ-01 — рама монтажная для монтажа взрывозащищенной коробки Спектрон-КВ-Exd-А 1000х680х425 при отсутствии стен или других строительных конструкций;

Спектрон-РМ-02 — рама монтажная для монтажа взрывозащищенных коробок Спектрон-КВ-Exd-А 780х690х435, Спектрон-КВ-Exd-А 780х690х325, Спектрон-КВ-Exd-Н 780х690х435, Спектрон-КВ-Exd-Н 780х690х310 и их модификаций с электроподогревом при отсутствии стен или других строительных конструкций;

Спектрон-РМ-03 — рама монтажная для монтажа взрывозащищенных коробок Спектрон-КВ-Exd-А 630x440x370, Спектрон-КВ-Exd-А 630x440x270, Спектрон-КВ-Exd-Н 635х465х355, Спектрон-КВ-Exd-Н 635х465х255 и их модификаций с электроподогревом при отсутствии стен или других строительных конструкций

Дополнительная информация:

Количество и расположение кабельных вводов оговаривается при заказе. Максимальное количество вводов для каждой стороны коробки смотреть в таблице 2 (вкладка ХАРАКТЕРИСТИКИ). Кабельные вводы в стоимость коробки не входят, полная цена изделия с кабельными вводами уточняется при заказе;
эксплуатация коробки с просверленными отверстиями без установленных кабельных вводов не допускается;
запрещается самостоятельно сверлить отверстия в коробке без согласования с заводом-изготовителем;
для применения оборудования, установленного в коробку, в условиях воздействия критических отрицательных температур производятся утепленные коробки с подогревом;
коробка оборудована съемной монтажной панелью для установки оборудования;
для удобства монтажа и обслуживания выполнена дополнительная поддержка крышки на корпусе с помощью шарнирных петель;
крышка коробки имеет уплотнительную прокладку по периметру и крепится с помощью болтов из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ;
предусмотрены места для подключения заземления — на наружной стороне стенки, на внутренней стороне стенки и на внутренней стороне крышки коробки;
в основании коробки предусмотрены 4 монтажные проушины для крепления на стене (у коробок большого размера — 6 монтажных проушин).

Гарантийный срок службы 18 месяцев, но не более 24 месяцев со дня выпуска изготовителем.
